Fugen
Plattenfugen sind keine Abdichtung. Sie werden so ausgebildet, dass Wasser dahinter zur Dachbahn abfließen kann.
VlamShield WEER · Bewitterbare Mineralplatte für Ränder und Details
Mineralisch, wo
das Dach offen liegt.
WEER ist eine glasfaserbewehrte, zementgebundene Mineralplatte für Flächen, die außerhalb der Dachbahn Wetter, Wasser und mechanischer Beanspruchung ausgesetzt sind: Aufkantungen, Dachränder, Durchdringungen und Zonen mit viel Wartungsverkehr. Die Platte schützt diese Details mechanisch mit einem homogenen mineralischen Material.
01 · Funktion
Funktion und Einbaulage
Auf einem PV-Dach konzentrieren sich die Probleme nicht in der großen Fläche, sondern an den Rändern. Dort steht die Dachbahn hoch, liegen Kabeltrassen und Wechselrichter, dort wird bei der Wartung gegangen, geklettert und Werkzeug abgestellt. Dort liegt auch der Übergang zu Fassade und angrenzenden Bauteilen.
WEER setzt an diesen Stellen eine bewitterbare Mineralplatte vor die empfindlichen Flächen. Die Platte ist für die Außenanwendung vorgesehen, nimmt mechanische Beanspruchung auf und hält das Detail an der Oberfläche frei von brennbarem Material. Sie ist keine Abdichtung: Wasser, das hinter oder unter die Platte gelangt, muss von der Dachbahn abgeführt werden und über das Detail abfließen können.
Schematische Darstellung. Keine Ausführungsplanung; der tatsächliche Aufbau und die Details ergeben sich aus dem Projekt.
Welche Belastung liegt hier vor?
Wetter und Frost
Regen, UV und Frost-Tau-Wechsel wirken direkt auf das Material. Deshalb ist eine Platte mit dokumentierter Außenanwendung der Ausgangspunkt.
Stöße und Wartung
Leitern, Werkzeug, Kabeltrassen und Begehung beanspruchen Ränder und Aufkantungen stärker als die Fläche.
Angrenzende brennbare Oberflächen
Am Dachrand grenzen Dämmung, Dachbahn und manchmal Fassadenmaterialien an. Eine mineralische Platte als äußere Lage begrenzt die brennbare Oberfläche am Detail; die Bewertung des Bauteils ergibt sich aus dem zugehörigen Nachweis.
02 · Material

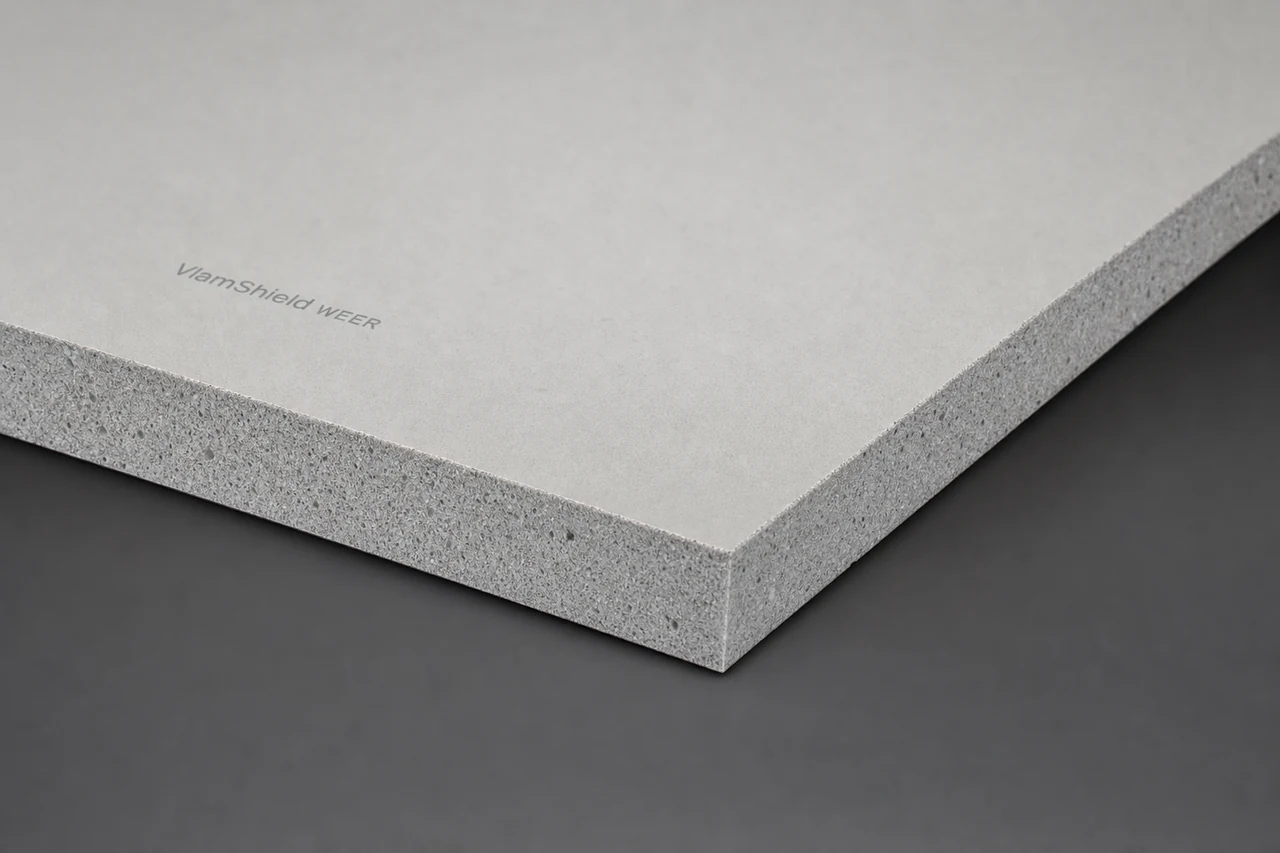

Materialaufbau
Die Referenz für WEER ist eine Platte vom Typ Aestuver BSP: zementgebundener, glasfaserbewehrter Leichtbeton mit glatter, hellgrauer Fläche und feinporiger, homogener Schnittkante. Keine Kartonlagen, kein Schaum, kein grober Kies.
- Zementgebundener Leichtbeton mit Glasfaserbewehrung durch die gesamte Platte
- Homogenes Material: Die Schnittkante ist so mineralisch wie die Fläche
- Referenzplatte für die Außenanwendung dokumentiert (Nutzungskategorie X)
- In verschiedenen Dicken verfügbar; je Detail festgelegt
03 · Verarbeitung
Verarbeitung auf dem Dach
- 01
Detail aufnehmen
Höhe der Aufkantung, Lage des Bahnenanschlusses, Durchdringungen und Befestigungsmöglichkeiten werden vor Ort aufgemessen.
- 02
Platten zuschneiden
Sägen mit Staubabsaugung, gerade Kanten, Aussparungen für Durchdringungen und Befestiger vorab festgelegt.
- 03
Befestigen, ohne die Abdichtung zu verletzen
Mechanische Befestigung am aufgehenden Bauteil oder auf einer Unterkonstruktion, mit offenen oder abgedichteten Fugen nach Detailzeichnung. Niemals durch die wasserführende Schicht ohne abgedichtete Durchdringung.
- 04
Fugen und Kanten ausbilden
Fugen bleiben bewusst wasserabführend; Stirnkanten und Unterkanten halten Abstand zu stehendem Wasser.
- 05
Entwässerung prüfen
Keine Platte darf einen Ablauf, Notüberlauf oder Kiesfang behindern. Diese Prüfung gehört zur Abnahme des Details.
Fugen, Abläufe und Aufkantungen

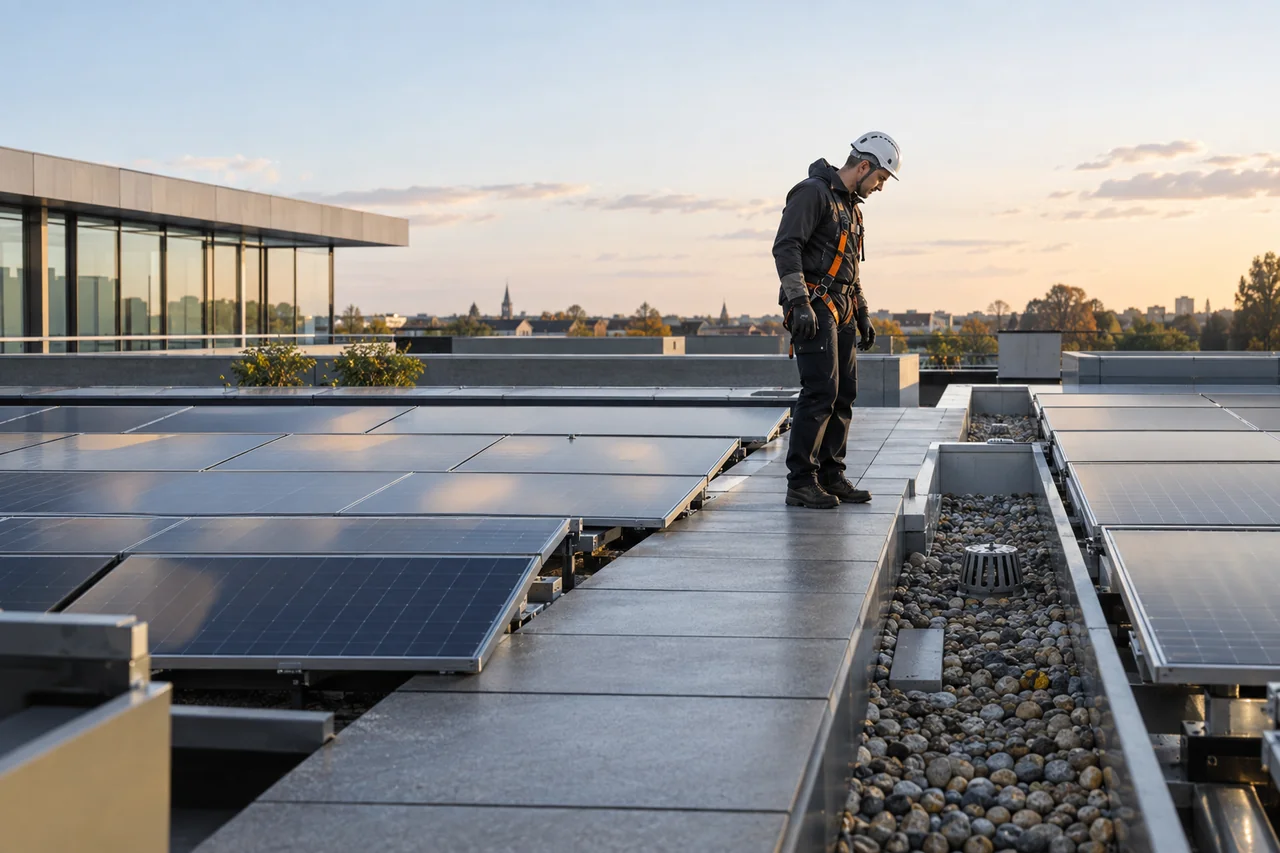

Abläufe und Notüberläufe
Um Abläufe und Überläufe bleibt der Durchfluss vollständig frei; Platten enden mit Abstand.
Aufkantungen und Dachränder
Die Platte bekleidet die aufgehende Fläche oberhalb des Bahnenanschlusses und schließt unter Attikaprofil oder Abdeckung an.
04 · Daten
Technische Daten
Referenzwerte aus Herstellerunterlagen
Werte der Referenzplatte Aestuver BSP laut Produktdatenblatt und ETA-11/0458 (Fassung 06.11.2025). Sie gelten für dieses Fabrikat. Feuerwiderstand in Minuten nennen wir nur für ein konkret geprüftes Bauteil, nicht für die Platte an sich.
| Material | Zementgebundener, glasfaserbewehrter Leichtbeton |
|---|---|
| Dicke und Flächenmasse | Ab 10 mm · 10 mm ≈ 10 kg/m² |
| Brandverhalten (EN 13501-1) | A1, wie für die Referenzplatte angegeben |
| Anwendung | Nutzungskategorie X: außen, bewittert, gemäß ETA |
| Kante | Homogen, feinporig; sägbar mit Staubabsaugung |
Projektbezogen festgelegt
Diese Punkte stehen im Projektangebot, mit Detailzeichnung und Unterlagen.
| Dicke und Format | Je Detail, abhängig von Spannweite, Befestigung und Belastung |
|---|---|
| Befestigung | Mechanisch am Bauteil oder auf Unterkonstruktion; Fugen offen oder abgedichtet nach Detail |
| Entwässerung | Keine Behinderung von Abläufen und Überläufen; in der Detailzeichnung nachgewiesen |
| Nachweis | Klassifizierung und ETA der Platte; Bewertung des Details als Bauteil getrennt benannt |
Quelle: Aestuver Brandschutzplatten (Produktübersicht) · Produktdatenblatt Aestuver BSP
05 · Auswahl
Wann ja, wann nein
Passend
- Aufkantungen, Dachränder und Durchdringungen auf PV-Dächern
- Zonen mit Wechselrichtern, Kabeltrassen und viel Wartungsverkehr
- Bewitterte Flächen, an denen eine homogene mineralische Oberfläche gewünscht ist
- Sanierung von Details, ohne die Dachbahn in der Fläche zu erneuern
Nicht passend
- Als wasserdichte Schicht oder Ersatz der Dachbahn
- Als ebene Deckplatte unter der Abdichtung: dort passt DEK
- Als Träger von PV-Systemen ohne eigene Systembewertung
- Wo Fugen wasserdicht sein müssen: Das leistet eine Platte nicht
06 · Fragen
Fragen aus der Praxis
Ist WEER wasserdicht?
Nein. Die Platte ist bewitterbar, nicht wasserdicht. Fugen und Anschlüsse führen Wasser zur Dachbahn ab, die die Abdichtung bleibt.
Kann WEER als Lauffläche oder PV-Träger dienen?
Nicht ohne eigene Bewertung des Systems. Eine Platte für die Außenanwendung ist keine automatische Freigabe für horizontale PV-Träger oder intensive Begehung.
Welchen Feuerwiderstand hat die Platte?
Feuerwiderstand in Minuten gehört zu einem geprüften Bauteil, nicht zu einem einzelnen Material. Die Referenzplatte ist als A1 dokumentiert; welche Bauteilleistung für Ihr Detail gilt, ergibt sich aus der zugehörigen Bewertung.
Wie verhält sich die Platte bei Frost?
Die Referenzplatte ist für Nutzungskategorie X (außen) dokumentiert. Am Detail selbst bleiben stehendes Wasser und falsch orientierte Fugen das größte Risiko; deshalb legen wir die Entwässerung in der Detailzeichnung fest.
Projektanfrage für VlamShield WEER
Was wir für ein Angebot brauchen
Mit diesen Angaben erstellen wir ein konkretes Angebot: Ausführung, Menge, Unterlagen und Zeitplan. Fehlt etwas, fragen wir nach.
Projektanfrage- Fotos und Maße von Aufkantungen, Rändern und Durchdringungen
- Art der Abdichtung und Höhe des Anschlusses
- Befestigungsmöglichkeiten: Beton, Stahl, Holzunterkonstruktion
- Laufende Meter und gewünschte Plattenhöhe
- Eventuelle Anforderungen an das Bauteil (Feuerwiderstand, Fassadenanschluss)
