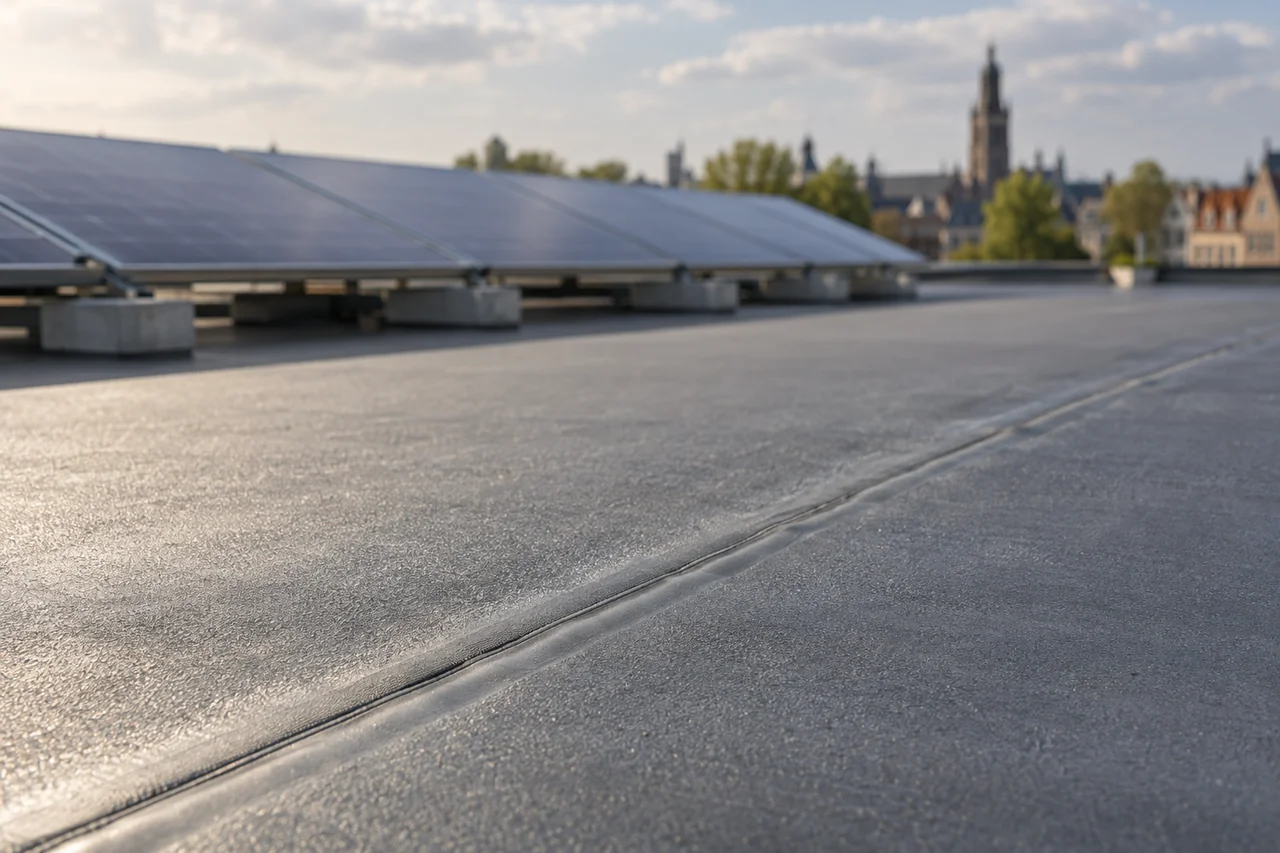

Naden in de dakbaan
Overlappen bewegen. Hier wordt de laag gewapend, onderbroken of anders gedetailleerd, zodat scheuren geen open water vasthouden.
VlamShield VLOEI · Minerale laag, ter plaatse aangebracht op de dakbaan
Mineraal op
het bestaande dak.
VLOEI is de minerale beschermlaag voor daken waarvan de dakbaan blijft liggen. De laag wordt ter plaatse gemengd, vlak op de bestaande dakbedekking uitgespreid en hardt uit tot een vaste minerale huid onder en tussen de PV-modules. Zonder sloop, zonder nieuwe dakbedekking, zonder platen over het hele vlak.
01 · Functie
Functie en inbouwpositie
Op een bestaand PV-dak is de dakbaan meestal de bovenste laag: organisch, brandbaar en direct blootgesteld aan alles wat op of tussen de modules gebeurt. Opbreken is duur, de PV-installatie ligt er al en de isolatie eronder is vaak nog goed.
VLOEI legt daar een anorganisch gebonden minerale laag bovenop. De laag volgt de bestaande baan, hecht daarop en vormt na uitharding een vast mineraal oppervlak. Wat ze kan, hangt af van de ondergrond: hechting op de werkelijke dakbaan, gedrag bij beweging in de naden en het waterafvoerend blijven van het dak worden vóór de uitvoering per project beoordeeld.
Schematische weergave. Geen uitvoeringstekening; de werkelijke opbouw en detaillering volgen uit het project.
Welke belasting ligt hier?
Beweging van de dakbaan
Dakbanen werken met temperatuur; naden en overlappen bewegen. Een starre minerale laag moet die beweging opvangen of op die plaatsen anders worden gedetailleerd.
Water en vorst
De laag ligt in het weer. Waterafvoer moet ongestoord blijven en het materiaal moet vocht en vorst verdragen zonder los te komen.
Vuurlast tussen de modules
Bij een storing in de PV-installatie ligt de dakbaan in de vuurlast. Een minerale laag brengt een niet-organisch oppervlak tussen module en dakbaan. De prestatie van het geheel wordt per systeem beoordeeld.
02 · Materiaal
Materiaalopbouw
De referentie voor VLOEI is een ter plaatse verwerkte minerale beschermlaag met een anorganisch bindmiddel uit de magnesiumfosfaatfamilie, zoals bekend uit de bijbehorende octrooiliteratuur. De concrete receptuur, toeslagen en verbruikswaarden van de systeemleverancier worden per project vastgelegd; de offerte vermeldt het geselecteerde systeem en de gedocumenteerde verwerkingsparameters.
- Anorganisch bindmiddel, ter plaatse met water gemengd
- Vast, mineraal oppervlak na uitharding
- Systeemopbouw met eventueel primer of wapening volgens leverancier
- Verbruik, laagdikte en verwerkingsvenster volgens het systeemblad
03 · Verwerking
Verwerking op het dak
- 01
Dakbaan beoordelen
Type, leeftijd, staat van de naden, vervuiling en een hechtproef op het werkelijke dak. Zonder hechtproef geen uitvoering.
- 02
Ondergrond voorbereiden
Reinigen, ontvetten, losse delen verwijderen; bij sommige banen een primer volgens systeem.
- 03

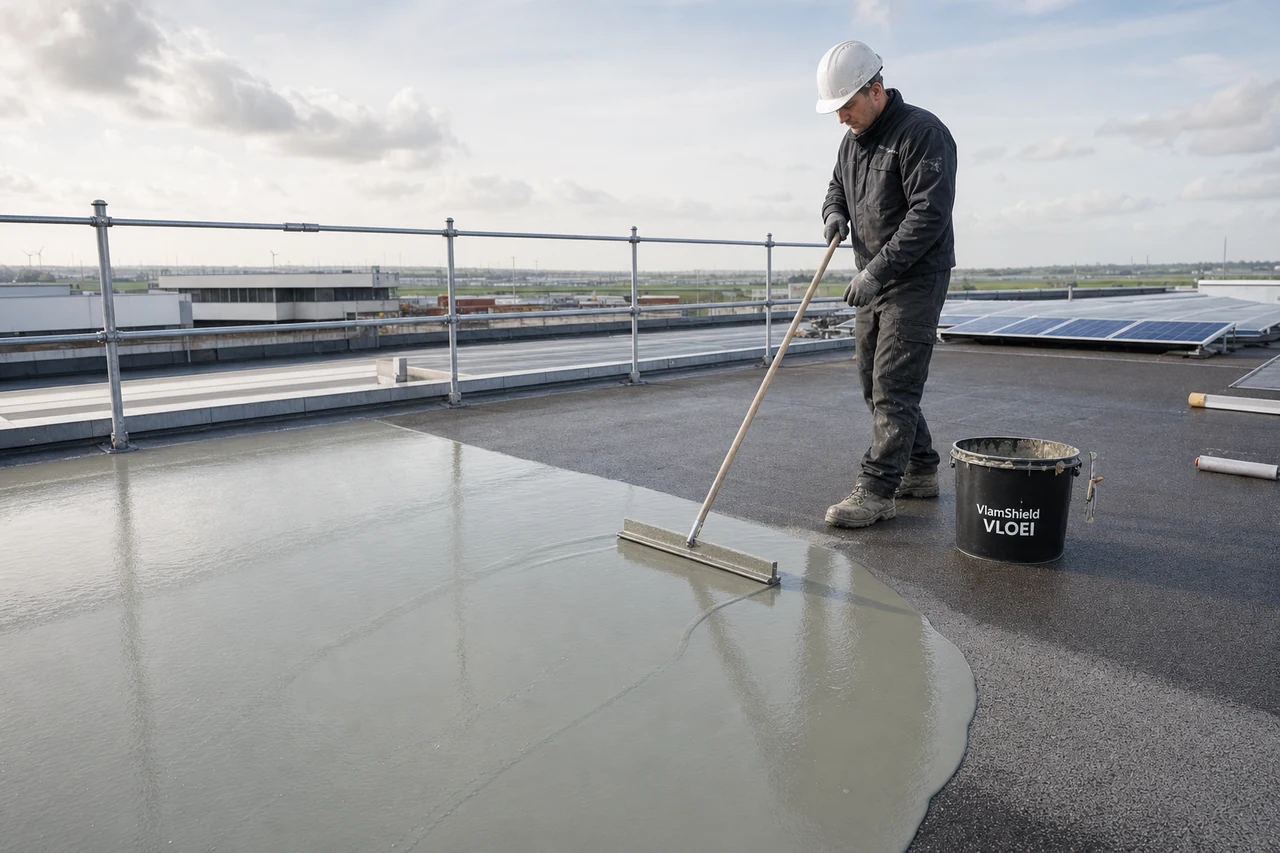

Mengen en aanbrengen
Mengen volgens systeemblad, aanbrengen in de voorgeschreven laagdikte. Verwerkingstemperatuur, luchtvochtigheid en het uithardvenster bepalen de planning van de dag.
- 04
Naden en aansluitingen
Naden, opstanden, afvoeren en PV-voeten worden apart gedetailleerd: uitsparen, wapenen of aansluiten volgens de detailtekening.
- 05
Uitharden en controleren
Bescherming tegen regen tot de laag draagt; daarna controle op hechting, laagdikte en vrije afwatering.
Naden, afvoeren en opstanden
Afvoeren
De laag eindigt op afstand van afvoer en noodoverloop. De afwatering mag niet verminderen.
Opstanden en PV-voeten
Bij opstanden en dragervoeten wordt de aansluiting vooraf bepaald: tot aan de voet, met randafwerking, of met een aparte plaat (WEER).
04 · Gegevens
Technische gegevens
Parameters die per project worden vastgelegd
Voor VLOEI publiceren wij geen eigen kengetallen voor verbruik, dichtheid, grenstemperaturen, brandgedrag of levensduur zolang die niet met systeemdocumentatie zijn belegd. De onderstaande parameters worden per project met de systeemleverancier vastgelegd en in het voorstel gedocumenteerd.
| Ondergrond | Type dakbaan, staat, reiniging, hechtproef ter plaatse |
|---|---|
| Hechting | Resultaat van de hechtproef op de werkelijke dakbaan |
| Laagdikte en verbruik | Volgens systeemblad, gecontroleerd tijdens de uitvoering |
| Verwerkingscondities | Temperatuur, luchtvochtigheid, regenrisico, uithardvenster |
| Beweging en naden | Detaillering van overlappen, opstanden en dragervoeten |
| Afwatering | Ongestoorde afvoer; controle bij oplevering |
| Bewijs | Systeemdocumentatie van de leverancier; beoordeling van de opbouw apart benoemd |
Bron: Referentie ter plaatse verwerkte minerale laag: AllShield Blue (fabrikantpagina)
05 · Keuze
Wanneer wel, wanneer niet
Passend
- Bestaand PV-dak met intacte dakbaan die blijft liggen
- Daken waar sloop of nieuwe dakbedekking niet gewenst of niet mogelijk is
- Grote vlakken waar plaatmontage rond bestaande PV onpraktisch is
- Projecten met tijd voor een hechtproef en een passend verwerkingsvenster
Niet passend
- Dakbanen met slechte hechting of veel losse naden zonder herstel
- Daken met stagnerend water of gebrekkige afwatering
- Nieuwbouw of nieuwe dakbedekking: daar is DEK onder de baan de logischere plaats
- Wanneer de laag als waterdichting of vervanging van de dakbaan wordt verwacht
06 · Vragen
Vragen uit de praktijk
Waarom staan hier geen vaste kengetallen?
Omdat wij geen waarden publiceren die niet met systeemdocumentatie zijn belegd. Verbruik, laagdikte en verwerkingscondities krijgt u in het projectvoorstel, met de bijbehorende bladen.
Coating of plaat: wat is praktischer?
Op een bestaand dak met PV is een vloeibare laag vaak praktischer dan platen rondom honderden voeten. Bij nieuwbouw of een nieuwe dakbaan is een dekplaat onder de baan (DEK) de logischere plaats. Het kennisartikel over coating of plaat zet de verschillen op een rij.
Wat gebeurt er bij de naden van de dakbaan?
Naden bewegen. Ze worden apart gedetailleerd: gewapend, onderbroken of aangesloten volgens de detailtekening. Dat is een vast onderdeel van de uitvoering, geen verrassing achteraf.
Maakt VLOEI het dak waterdicht?
Nee. De dakbaan blijft de afdichting. VLOEI is een minerale beschermlaag op de afdichting.
Projectaanvraag voor VlamShield VLOEI
Wat wij nodig hebben voor een offerte
Met deze gegevens maken wij een concreet voorstel: uitvoering, hoeveelheid, documentatie en planning. Ontbreekt iets, dan vragen wij het na.
Projectaanvraag- Type en leeftijd van de dakbaan, met foto’s van naden en aansluitingen
- Aantal en type PV-dragers, afstand tussen de rijen
- Dakoppervlak en toegankelijkheid voor materiaal en mengen
- Staat van de afwatering: afvoeren, noodoverlopen, plaatsen met staand water
- Gewenste uitvoeringsperiode (seizoen en weersvenster)
