De thermische bescherming hangt ook af van hoe de plaatnaden in de concrete opbouw worden uitgevoerd.

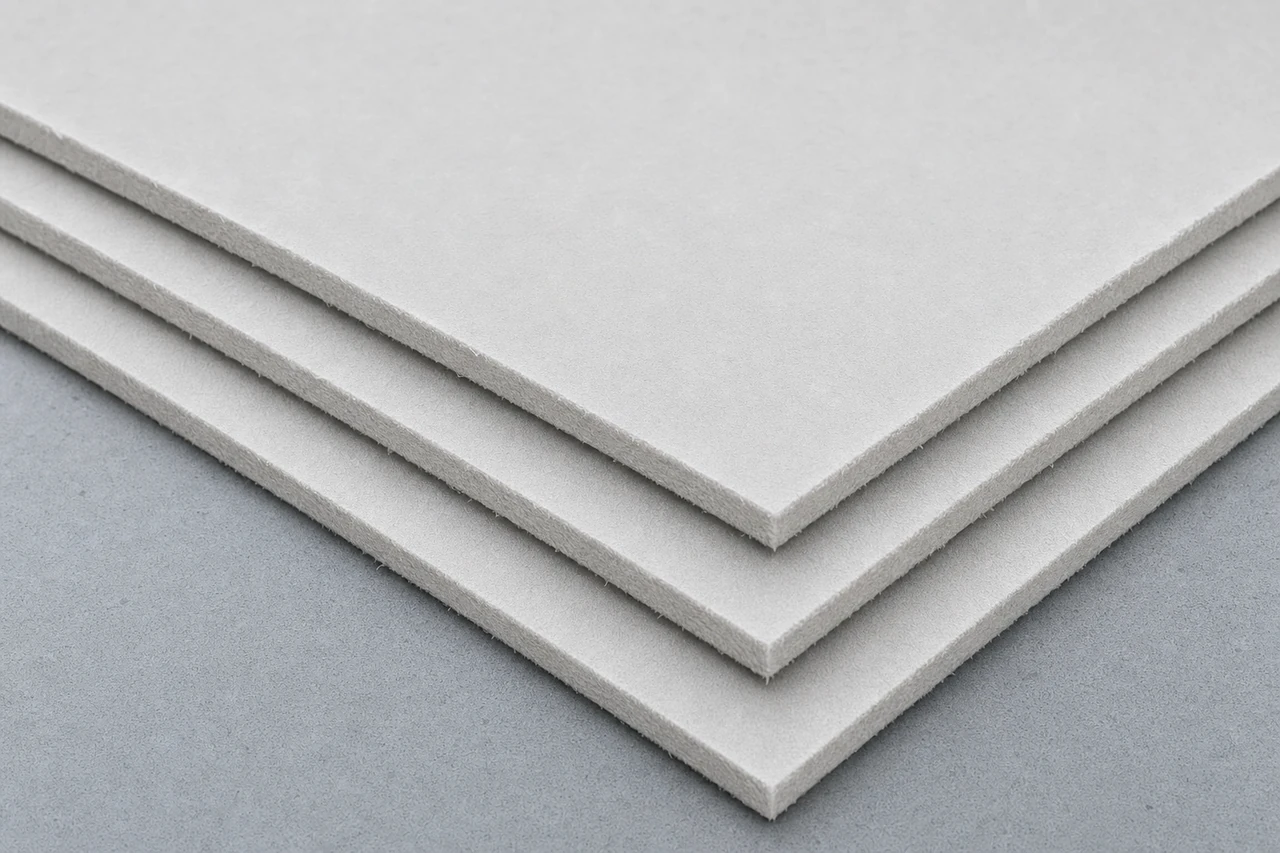

VlamShield SHEET · Cementgebonden glasvezelplaat onder de dakbedekking
Dunne glasvezelplaat.
Onder de nieuwe dakbaan.
SHEET combineert een cementgebonden matrix met glasvezelversterking tot een fabrieksmatig verharde plaat. De plaat ligt tussen isolatie en nieuwe dakafdichting en combineert minerale bescherming met lastverdeling. De plaat heeft een nominale dikte van 10 mm en een massa van 10 kg/m².
01 · Functie
Functie en inbouwpositie
SHEET vult de dakopbouw direct boven de thermische isolatie aan. De bovenliggende dakbaan zorgt voor de afdichting; de minerale plaat vormt daaronder een aanvullende beschermings- en lastverdelingslaag.
Belastingen door PV-steunpunten en onderhoud moeten passen bij de drukweerstand van de isolatie, de plaatondersteuning en de voegen.
Schema van posities, geen uitvoeringstekening. WEER en VLOEI tonen alternatieve materiaalroutes boven de dakbedekking; SHEET ligt eronder. De getoonde lagen worden niet automatisch gecombineerd.
Welke belasting ligt hier?
Warmte uit een PV-brand
Een dunne minerale laag kan zelf weinig aan een brand bijdragen en toch warmte doorgeven. Het temperatuurverloop en de volledige opbouw bepalen de bescherming van de isolatie.
Puntlasten en voegen
Lastverdeling hangt af van de stijfheid van de gekozen plaat, steunvlakken, voegen en het drukgedrag van de isolatie. De beschikbare draagkracht van het dak moet afzonderlijk worden beoordeeld.
Vocht vóór het afdichten
Droge opslag, werkvolgorde en bescherming van open dakvlakken blijven nodig. Een laag onder een nieuwe dakbaan is niet gelijk aan een vrij blootgesteld dakoppervlak.
02 · Materiaal

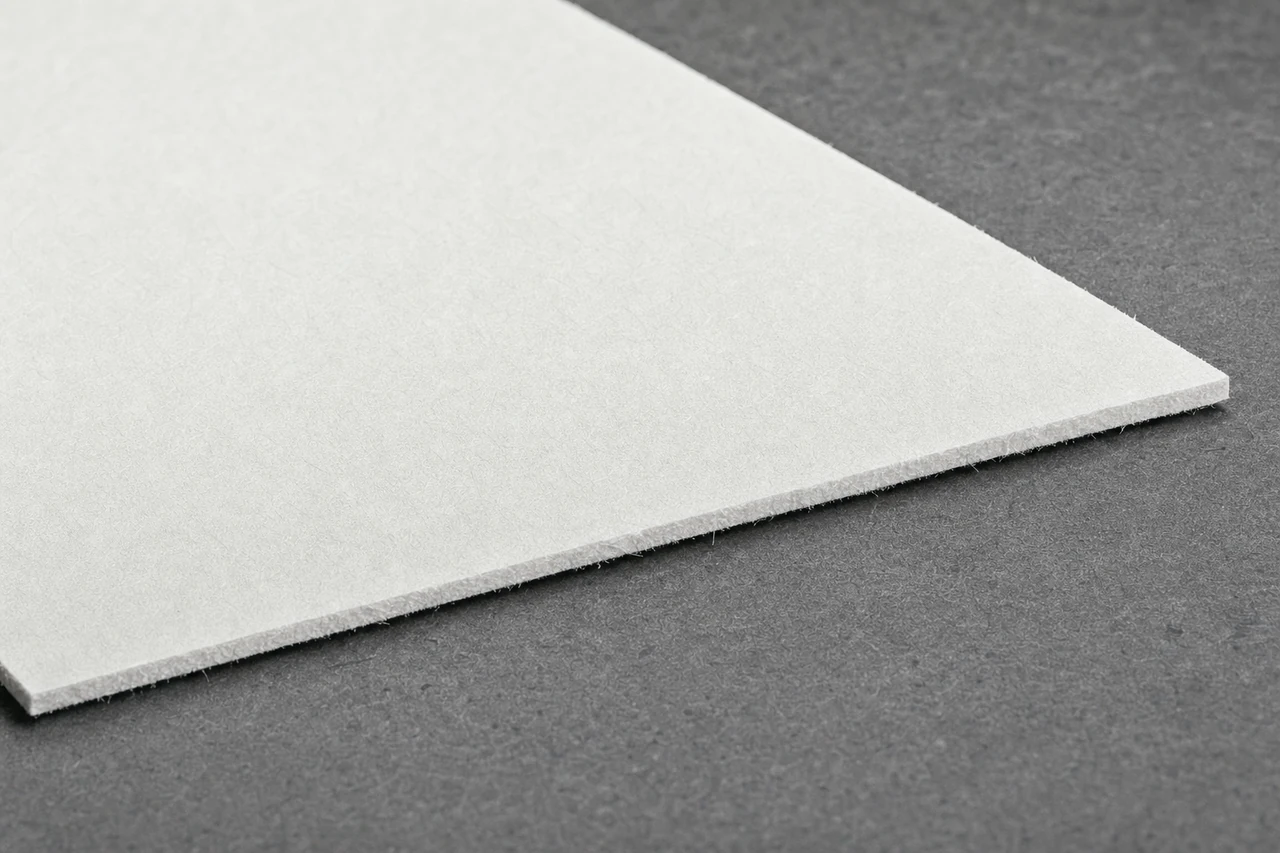

Materiaalopbouw
Het materiaalprincipe combineert een hydraulisch verhardende cementmatrix met alkalibestendige glasvezelversterking. Daarmee kan een minerale laag als samenhangend element onder de nieuwe dakbaan worden beschouwd.
- Cementgebonden matrix uit de VLOEI-materiaalfamilie
- Fijne minerale toeslagstoffen om structuur en verwerkbaarheid af te stemmen
- Alkalibestendige glasvezeldrager voor samenhang en scheurbeperking
- Fabrieksmatige verharding als principe van de plaatuitvoering
03 · Verwerking

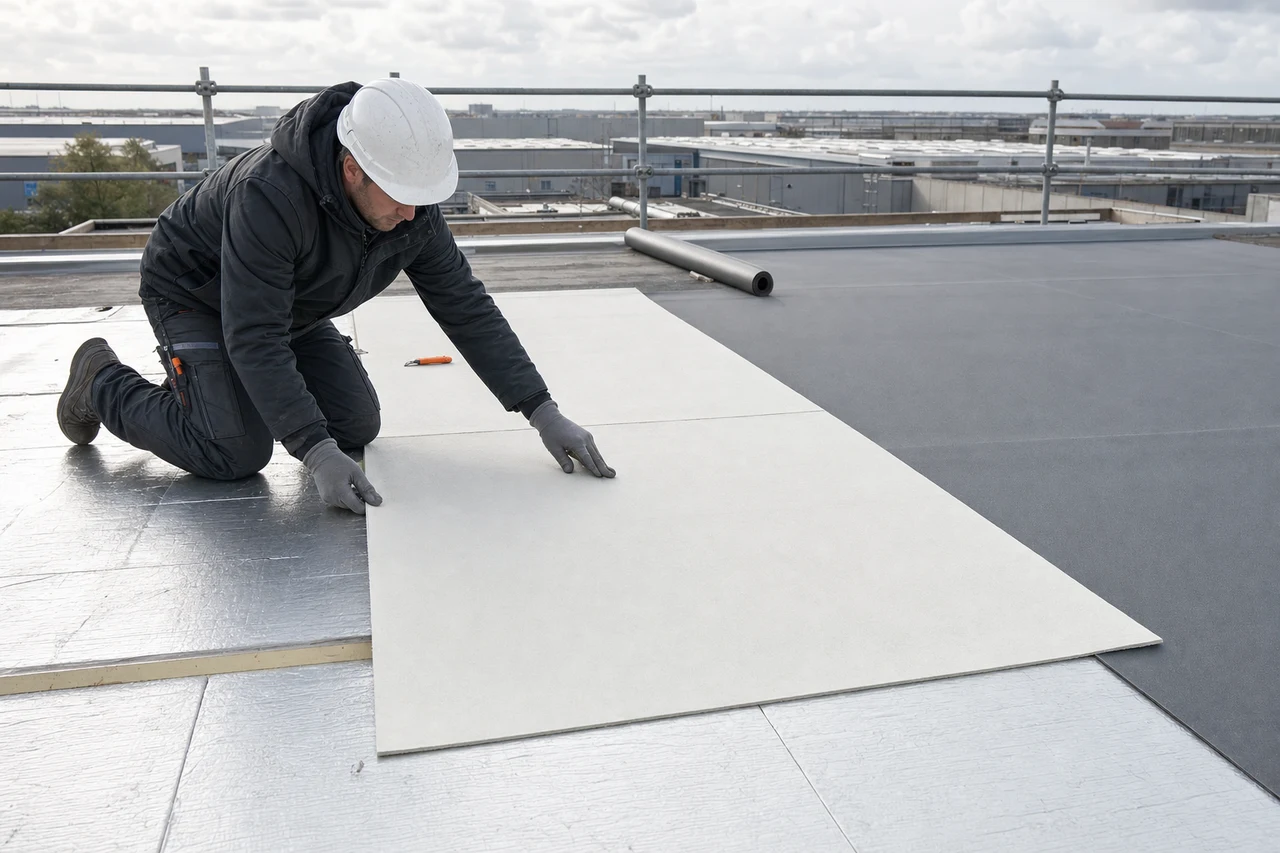

Verwerking op het dak
- 01
Dakopbouw kiezen
Dakbaan, isolatiemateriaal en eisen aan de minerale laag vormen het uitgangspunt. Dikte, formaat en oppervlaktemassa worden in het concrete projectvoorstel vastgelegd.
- 02
Plaatconcept afstemmen
Het fabrieksmatig verharde vezelcomposiet is gericht op droge verwerking. Ondersteuning, hantering en op maat maken volgen de gekozen uitvoering.
- 03
Voegen en bevestiging plannen
Plaatnaden, randaansluitingen en windborging worden afgestemd op de dakopbouw. De details horen in het legplan.
- 04
Nieuwe dakbedekking aanbrengen
De nieuwe dakbaan beschermt tegen weer en water. Aansluitingen en afvoeren worden doorlopend als onderdeel van de afdichting ontworpen.
Naden, afvoeren en opstanden
Afvoeren
Dikte en passtukken mogen de afwatering niet blokkeren. De dakbaan blijft de doorgaande waterkerende laag.
PV-dragers
De beschermingsplaat vervangt de draagconstructie niet. Lastverdeling, isolatie en PV-steunpunten moeten samen worden beoordeeld.
04 · Gegevens
Materiaal en toepassing
Materiaal en toepassing
De productlijn in het kort. De concrete uitvoering en bijbehorende technische documenten worden aan het projectvoorstel gekoppeld.
| Materiaalprincipe | Cementgebonden vezelcomposiet |
|---|---|
| Versterking | Alkalibestendige glasvezeldrager |
| Positie | Onder nieuwe dakbedekking |
| Keuzecriteria | Opbouwhoogte, oppervlaktemassa, voegen en warmteoverdracht |
| Projectgegevens | Isolatiemateriaal, dakbaan, PV-opstelling en beschermingsvereiste |
SHEET vergeleken
Vlammen beperken.
Warmte meenemen.
VlamShield SHEET en AllShield BarrierSheet vormen minerale tussenlagen onder nieuwe dakafdichting. VlamShield SHEET is hier met 10 mm opgenomen als beschermings- en lastverdelingsplaat. Vergelijk de concrete uitvoering en de volledige dakopbouw.
Een vlammenbarrière houdt niet alle warmte tegen.
ZAG beschrijft in AS-1 beperkte branduitbreiding, maar ook plaatselijk smelten van de volledige 100 mm EPS door warmteoverdracht. Vlammen tegenhouden en de isolatie eronder beschermen zijn verschillende prestaties.
ZAG · AS-1, conclusies ↗Twee dunne lagen in de geteste opbouw.
De bij Efectis geteste dakopbouw gebruikt twee dunne beschermlagen: 2,5 mm AllShield BarrierSheet boven en onder 140 mm PIR. Bij toepassing van deze geteste opbouw horen beide lagen op hun respectieve posities.
Efectis · R000982, paragraaf 3.3 ↗Dikker vergelijken vraagt meer dan millimeters.
Meer dikte verhoogt de stationaire warmteweerstand bij dezelfde warmtegeleiding. Bij verschillende materialen tellen ook warmteopslag, vocht, voegen en het gedrag bij brandbelasting mee. Een stijvere dekplaat kan daarnaast voordelen bieden bij lastspreiding en montage.
Vergelijk de volledige uitvoering: materiaal, positie, voegen, extra belasting en montage. Ons vakartikel plaatst de gepubliceerde proeven en de verschillen tussen de materiaalfamilies in context.
Bronnen bij de materiaalvergelijking
05 · Keuze
Wanneer wel, wanneer niet
Passend
- Nieuwe dakbedekking met een minerale tussenlaag
- Projecten met beperkte opbouwhoogte
- Lastverdeling en minerale bescherming in één element
- Projectgerichte keuze van materiaal en dakopbouw
Niet passend
- Als zelfstandige dakafdichting
- Als dragende plaat zonder passend constructief bewijs
- Als vervanging van de thermische isolatie
- Permanent vrij blootgestelde toepassing zonder passende materiaalspecificatie
06 · Vragen
Vragen uit de praktijk
Welke taak heeft SHEET?
SHEET vormt een minerale beschermings- en lastverdelingslaag op de isolatie, onder nieuwe dakafdichting. De plaat heeft een nominale dikte van 10 mm en een massa van 10 kg/m². De systeembelastbaarheid hangt vooral af van isolatie, ondersteuning en voegen.
Is SHEET hetzelfde als BarrierSheet?
SHEET is de cementgebonden benadering van VlamShield. BarrierSheet is een afzonderlijke productlijn van AllShield. Bij de keuze vergelijken we de uitvoering, positie en bijbehorende documenten.
Hoe verdeelt SHEET de belasting?
SHEET vormt op de isolatie een minerale lastverdelingslaag. De belastbaarheid hangt af van plaatstijfheid, steunvlakken, voegen en het drukgedrag van de isolatie.
Welke informatie is nodig voor een aanvraag?
Stuur oppervlakte, dakopbouw, geplande dakbedekking, PV-opstelling en planning. We vergelijken de materiaalopties en werken de passende uitvoering uit in het projectvoorstel.
