Puntlasten van zonnepanelen: waarom kg/m² niet voldoende is

Een groot dak, een klein contactvlak

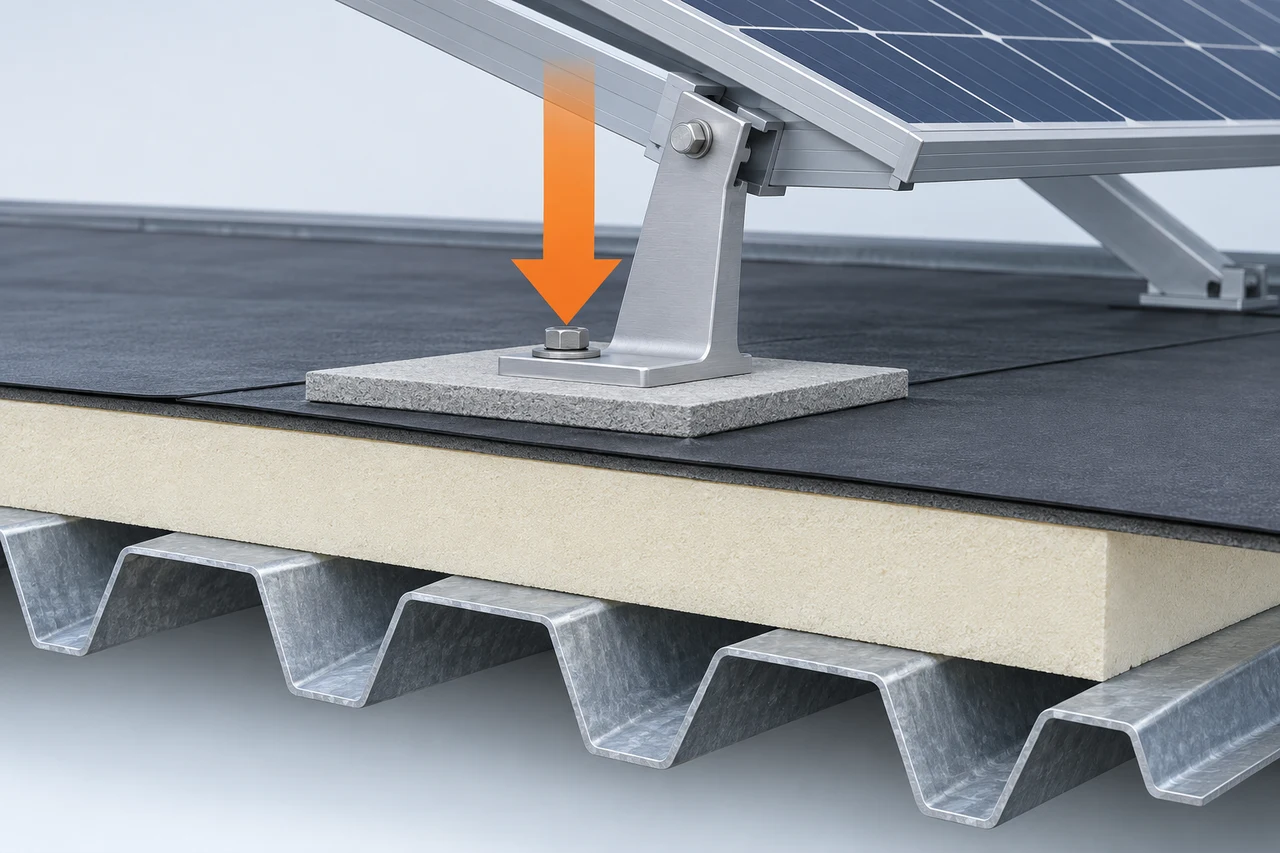

Een gemiddelde belasting verdeelt het gewicht rekenkundig over een gebied. Een montagevoet draagt zijn kracht eerst over via een beperkt contactvlak. De onderliggende lagen moeten die belasting opnemen en doorgeven. Daarom kunnen twee installaties met dezelfde totale massa verschillende eisen stellen aan de oplegging.

Plaats van de voeten, contactgeometrie en onderliggende isolatie tellen mee. Een plaat wordt beoordeeld met haar afmetingen, voegen en ondersteuning, niet alleen op materiaaldichtheid.

Een eenvoudig rekenvoorbeeld

Stel dat een voet in een beschouwd belastingsgeval 1,0 kN overdraagt op 100 × 100 mm. Dat is 0,01 m² en geeft rekenkundig 100 kPa gemiddelde contactdruk. Bij dezelfde kracht, gelijkmatig verdeeld over 200 × 200 mm of 0,04 m², is dat 25 kPa.

Dit toont uitsluitend druk = kracht / oppervlakte. Het is geen toelaatbare productbelasting en bewijst niet dat een toegevoegde plaat automatisch het grotere oppervlak gelijkmatig benut. Buigstijfheid, ondergrond en positie bij een rand beïnvloeden dat gedrag.

Wat de minerale plaat in de opbouw doet

Een geschikte plaat vormt een samenhangende ondergrond en kan de lastverdeling in een afgestemde opbouw ondersteunen. SHEET ligt op de isolatie onder nieuwe waterdichting. WEER ligt boven de bestaande dakbaan onder PV. De positie bepaalt welke lagen direct worden belast.

Druksterkte van plaatmateriaal is niet hetzelfde als draagvermogen van het volledige dak. Een zachtere isolatie, voeg of oplegging nabij een rand kan bepalend zijn voor het detail.

Teken voeten en plaatvoegen samen

Een voet in het midden van een plaat staat anders dan een voet naast een rand. Leg het montageplan daarom over de plaatindeling. Besteed aandacht aan openingen, afschotwisselingen en passtukken. Voeg ook de onderhoudsroutes toe.

Latere wijzigingen in ballast en herhaald belopen vragen eveneens aandacht. Alleen rechthoeken voor de panelen op een tekening zijn onvoldoende om deze raakvlakken af te stemmen.

Welke gegevens de ontwerper nodig heeft

Verzamel krachten en contactvlakken van het montagesysteem, ballastplan, laagopbouw en gegevens van isolatie en beschermlaag. RVO noemt ook veranderlijke invloeden zoals wind, wateraccumulatie en sneeuwophoping bij de constructieve beoordeling. ^[1]

Controleer wat een lastgetal betekent: eigen gewicht, oplegreactie of al een rekenwaarde? Meng zulke gegevens niet zonder toelichting. Een tekening, lastblad en dakfoto’s vormen een bruikbare eerste basis.

Van berekening naar controleerbaar detail

Laat de belastingafdracht met de betrokken ontwerpers afstemmen. Leg voetposities, voegen en aansluitingen vervolgens vast voor de uitvoering. De uitleg over extra dakgewicht vult dit lokale beeld aan met de massa van de complete beschermlaag. Beide zijn nodig voor een samenhangende beoordeling.
